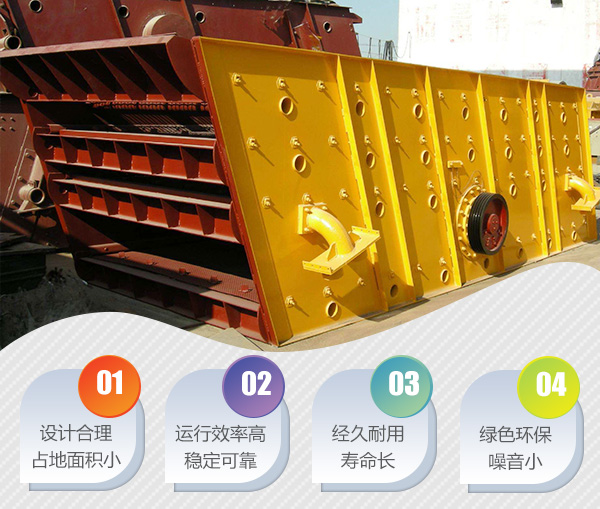

振动筛

  • 工作稳定
  • 生产率高
  • 易损件少
  • 维护方便
  • 【处理能力】:100t/h

    【规格型号】:1500

    适用对象:各种石头、鹅卵石、山石、青石、石灰石、风化石。
  • 获取报价 在线留言

    产品介绍

    振动筛是利用振子激振所产生的往复旋型振动而工作的。振子的上旋转重锤使筛面产生平面回旋振动,而下旋转重锤则使筛面产生锥面回转振动,其联合作用的效果则使筛面产生复旋型振动。其振动轨迹是一复杂的空间曲线。该曲线在水平面投影为一圆形,而在垂直面上的投影为一椭圆形。调节上、下旋转重锤的激振力,可以改变振幅。而调节上、下重锤的空间相位角,则可以改变筛面运动轨迹的曲线形状并改变筛面上物料的运动轨迹。

    工作原理

    振动筛的筛箱运动轨迹为圆形或椭圆形,振动筛采用惯性激振器产生振动,其振动源一般为电动机带动激振器。圆振动筛为单轴振动器,固定在筛箱上的主轴由电机带动告速旋转,安装在主轴上的偏心体随之转动,产生离心惯性力,使可以自由振动的筛箱产生近似圆形轨迹的振动。

    设备优势

    振动筛是利用振子激振所产生的往复旋型振动而工作的。振子的上旋转重锤使筛面产生平面回旋振动,而下旋转重锤则使筛面产生锥面回转振动,其联合作用的效果则使筛面产生复旋型振动。其振动轨迹是一复杂的空间曲线。该曲线在水平面投影为一圆形,而在垂直面上的投影为一椭圆形。调节上、下旋转重锤的激振力,可以改变振幅。而调节上、下重锤的空间相位角,则可以改变筛面运动轨迹的曲线形状并改变筛面上物料的运动轨迹。

    技术参数

    型号规格
    筛网
    层数
    筛网面积
    (㎡)
    筛孔尺寸
    (mm)
    Max进料尺寸
    (mm)
    处理能力
    (m3/h)
    振动功率
    (r/min)
    双振幅
    (mm)
    电机功率
    (kw)
    筛面倾角
    (°)
    筛面
    规格
    (mm)
    外形尺寸
    (长×宽×高)(mm)
    2YK1225 2 6 4-50 200 8-60 800-970 8 6P 5.5KW 20 1200×2500 2930×1860×870
    3YK1225 3 9 4-50 200 10-70 800-970 8 6P 5.5KW 20 1200×2500 3070×1860×1210
    2YK1230 2 7.2 4-50 200 12-78 800-970 8 6P 7.5LW 20 1200×3000 3430×1860×870
    3YK1230 3 10.8 4-50 200 13-80 800-970 8 6P 7.5KW 20 1200×3000 3570×1860×1210
    2YK1237 2 8.88 4-50 200 15-86 800-970 8 6P 7.5KW 20 1200×3700 4050×1860×870
    3YK1237 3 13.32 4-50 200 16-90 800-970 8 6P 7.5KW 20 1200×3700 4270×1860×1210
    2YK1535 2 10.5 5-50 200 20-125 800-970 8 6P 11KW 20 1500×3500 4120×2210×1230
    3YK1535 3 15.75 5-50 200 21-125 800-970 8 6P 11KW 20 1500×3500 4360×2210×1610
    2YK1545 2 13.5 5-50 200 22-150 800-970 8 6P 11KW 20 1500×4500 5120×2210×1230
    3YK1545 3 20.25 5-50 200 22-150 800-970 8 6P 15KW 20 1500×4500 5360×2210×1610
    4YK1545 4 27 5-50 200 22-155 800-970 8 6P 15KW 20 1500×4500 5930×2210×2060
    2YK1548 2 14.4 5-50 200 22.5-162 800-970 8 6P 11KW 20 1500×4800 5420×2210×1230
    3YK1548 3 21.6 5-50 200 22.5-162 800-970 11 6P 15KW 20 1500×4800 5660×2210×1610
    4YK1548 4 28.8 5-50 200 22.5-162 800-970 8 6P 18.5KW 20 1500×4800 6230×2210×2060
    2YK1848 2 17.28 5-80 200 25-206 750 8 6P 18.5KW 20 1800×4800 5420×2550×1420
    3YK1848 3 25.92 5-80 200 32-276 750 8 6P 18.5KW 20 1800×4800 5660×2550×1780
    4YK1848 4 34.56 5-80 200 32-285 750 8 6P 22KW 20 1800×4800 6290×2550×2160
    2YK1854 2 19.44 5-80 200 32-312 800-970 8 6P 22KW 20 1800×5400 5960×2550×1420
    3YK1854 3 29.16 5-80 200 32-312 800-970 8 6P 22KW 20 1800×5400 6260×2550×1780
    4YK1854 4 38.88 5-80 200 32-336 800-970 8 6P 22KW 20 1800×5400 6830×2550×2160
    2YK2160 2 25.2 5-100 200 50-475 970 8 6P 30KW 20 2100×6000 6720×2840×1530
    3YK2160 3 37.8 5-100 200 50-475 970 8 6P 30KW 20 2100×6000 7030×2840×1910
    4YK2160 4 50.4 5-100 200 50-497 970 8 6P 37KW 20 2100×6000 7300×2840×2380
    2YK2460 2 28.8 5-100 200 65-550 970 8 6P 30KW 20 2400×6000 7020×3140×1530
    3YK2460 3 43.2 5-100 200 70-620 970 8 6P 37KW 20 2400×6000 7300×3140×1910
    4YK2460 4 57.6 5-100 200 80-680 970 8 6P 45KW 20 2400×6000 7600×3140×2380
    2YK2870 2 39.2 5-100 200 120-680 750 8 8P 22×2KW 20 2800×7000 7600×4320×1620
    3YK2870 3 58.8 5-100 200 180-720 750 8 8P 22×2KW 20 2800×7000 7800×4320×2120
    2YK3072 2 43.2 5-100 200 200-700 750 8 8P 22×2KW 20 3000×7200 7800×4520×1750
