随着选煤厂设计规模和实际生产能力的扩大，大型脱水筛作为选煤作业的重要组成部分，已成为发展趋势，也是世界热点和难点问题之一。受筛框结构和材料强度的限制，目前该设备大部分存在筛框侧板整体高度大、两侧板之间有多个管梁，机体参考质量高、驱动力高的结构比较复杂，制造技术复杂。
针对上述问题，改进了现有的大型脱水筛结构，使其具有振动质量轻、驱动功率小、结构简单的特点。励磁梁也可以作为侧板使用，没有单独的侧板；箱式励磁机水平安装在励磁梁上，振动方向角可调:阻尼弹簧上部直接压在励磁梁上，无常用的支撑管梁和弹簧支撑。因此，整机重量轻，驱动功率小，结构简单，运行稳定。

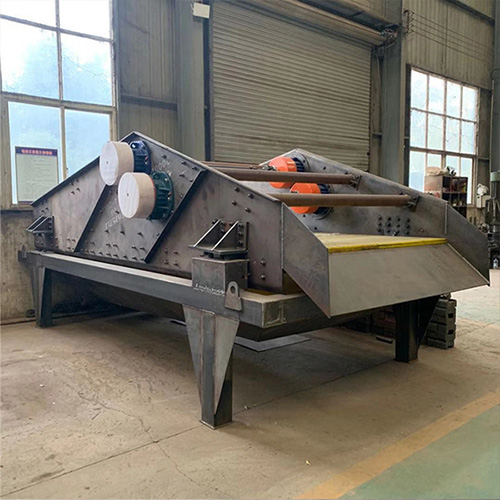

该设备包括电机、联轴器、励磁机、筛箱和减振装置。筛箱包括筛框和筛网。筛框由垂直和水平方向的两个h型梁组成。纵梁放置在横梁上，与物流方向平行。纵梁也作为振动梁和侧板使用，两个振动器水平安装在纵梁上，两个振动器通过传动轴连接，电机通过柔性联轴器驱动振动器。
大型脱水筛的作用如下：
（1）振动梁与侧板，无特殊侧板：振动梁与侧板、筛箱梁直接连接。减震弹簧的上部直接压在振动梁上。由于没有常用的支撑梁和弹簧支撑，结构大大简化。
（2）由于以上特点，与同类型的传统屏幕相比，屏幕的质量和驱动功率大大降低。
（3）采用强制同步箱式励磁机，振动方向角可在35~60之间调节。该结构不仅可以实现脱水筛面的水平，还可以通过调节振动方向角来提高不同材料的脱水效果。
